سیستم گرمایش از کف

سیستم گرمایش از کف به روشها و تجهیزاتی گفته میشود که در زیر کفپوش نصب شده و حرارت را از پایین به بالا توزیع میکند. این سیستم دارای محاسن و ویژگی هایی زیادی است که در ادمه به بررسی تک تک آنها خواهیم پرداخت.

ابتدا لازم است که انواع سیستم های گرمایش از کف و خصوصیات هر یک را برای شما شرح دهیم.

• گرمایش از کف با آب گرم
• گرمایش از کف برقی
• گرمایش از کف با هوای گرم

گرمایش از کف آبی(هیدرولیک)

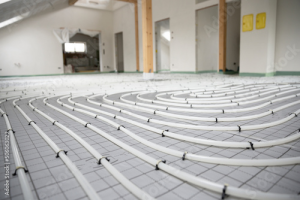

گرمایش از کف با آب گرم, رایج ترین نوع سیستم گرمایش از کف در دنیا و ایران است. در این سیستم آب گرم, از طریق لوله هایی که در کف و زیر کفپوش( سرامیک, سنگ یا چوب), خوابانده شده است, عبور کرده و محیط را گرم میکند. آب گرم از طریق موتورخانه یا پکیج تامین شده و این سیستم قابل هوشمندسازی(فعال سازی و غیرفعال سازی اتوماتیک) و تنظیم درجه حرارت است.

لوله نیوپایپ چیست

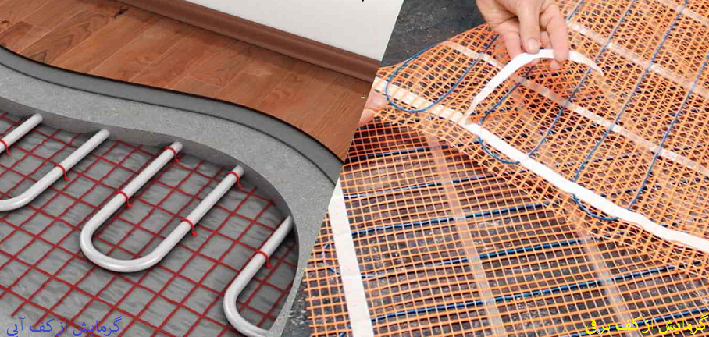

در شکل بالا نمونه سمت راست مربوط به گرمایش از کف برقی و سمت چپ یک نمونه از گرمایش از کفی آب را مشاهده میکنید.

گرمایش از کف برقی یا الکتریکی

گرمایش از کف برقی مدل دیگری از این سیستم است که رواج کمتری دارد, چرا که هزینه برق آن بالا بوده و در واقع المنت های برقی هستند که در زیر کفپوش یا فرش قرار گرفته و محیط را از طریق الکتریسیته گرم میکنند. این مدل گرمایش از کف بیشتر در اماکنی که به طور موقت نیاز به گرمایش داشته استفاده شده و هزینه اولیه کمتری نسبت به سیستم گرمایش از کف آبی دارند. اما هزینه استفاده از این مدل گرمایش از کف بسیار بالاتر از گرمایش هیدرولیک میباشد.

طول عمر این مدل گرمایش از کف بسیار کمتر از دو مدل دیگر بوده,اما نصب آن نسبتا ساده بوده و آماده سازی خاصی ندارد.

گرمایش از کف با هوای گرم

این سیستم گرمایش از کف به جای آب از هوای گرم داخل لوله ها استفاده کرده و نیاز به موتورخانه و تجهیزات خاصی دارد. بویلرها و سیرکولاتورهای این سیستم ها با موتورخانه های شوفاژ معمولی متفاوت بوده و در داخل کشور کمتر کسی به سراغ آن رفته است. در خارج از کشور نیز به ندرت استفاده شده و فقط در برخی از صنایع خاص کاربرد دارد.

هزینه راه اندازی سیستم گرمایش از کف هوای گرم بسیار بالا بوده و به دلیل تجهیزات خاص مخارج نگهداری زیادی نیز دارد. اما از لحاظ کیفیت و ساختار تفاوت زیادی با گرمایش از کف هیدرولیک ندارد.

لیست قیمت لوله آذین

آماده سازی گرمایش از کف

از آنجا که گرمایش از کف آبی یا هیدرولیک رایج ترین نوع گرمایش از کف در ایران و دنیاست, در این مقاله به بررسی این نوع گرمایش از کف خواهیم پرداخت.

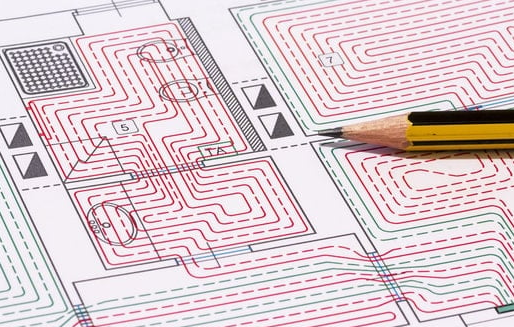

قبل از اجرای سیستم گرمایش از کف لازم است که یک طرح بسته به پلان محیط تهیه شود. محل نصب کلکتور, زون بندی و مسیر حرکت لوله از مواردی است که بایستی در این نقشه گنجانده شود. حتی اگر نتوانستید که یک نقشه را رسم کنید, حداقل با یک طراحی ذهنی نیز یک کلیت از نحوه اجرای خود تجسم کنید.

کف سازی و تراز بندی کف برای اجرای لوله کشی( ضخامت مورد نیاز برای اجرا 6 تا 8 سانتیمتر), از آیتم ای مورد نیاز برای اجرای سیستم گرمایش از کف  است.

بعد از طراحی و تهیه لوازم مورد نیاز گرمایش از کف به سراغ اجرای کار خواهیم رفت.

اجرای گرمایش از کف

به طور خلاصه در گرمایش از کف آبی شامل موارد زیر میباشد:

1. نصب جعبه کلکتور گرمایش از کف
2. نصب فوم های گرمایش از کف
3. لوله کشی گرمایش از کف
4. تثبیت لوله کشی با استفاده از مش, بست ریلی یا بست خاردار
5. نصب شیرآلات و تجهیزات دیگر کلکتور روی کلکتور
6. نصب کلکتور رفت و برگشت گرمایش از کف داخل جعبه
7. اتصال و سربندی لوله ها به شیرهای رفت و برگشت کلکتور
8. اتصال لوله رفت و برگشت سیستم گرمایشی به کلکتور
9. تست آب بندی و گرمایش

در برخی موارد برای تثبیت بهتر لوله ها, در صورت تایید مهندس سازه, میتوان بعد از لوله کشی یک مقدار بتون ریزی روی لوله ها انجام داد.

لوله کشی گرمایش از کف چگونه است

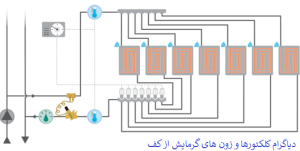

برای اجرای لوله کشی گرمایش از کف ابتدا بایستی زون بندی یا تقسیم بندی بخش های مختلف در کف مشخص شده باشد. هر سیستم گرمایش از کف دارای دو کلکتور است که اولی کلکتور رفت و دومی کلکتور برگشت در نظر گرفته میشود.

لوله اصلی رفت سیستم گرمایشی که از موتورخانه یا پکیج به سمت کلکتور کشیده شده است, توسط یک شیر کلکتوری به ورودی کلکتور رفت نصب شده و لوله اصلی برگشت سیستم گرمایشی توسط یک شیرکلکتوری به کلکتور برگشت وصل میشود.

هر زون یا قسمت هم یک انشعاب روی کلکتور دارد. یعنی به ازای هر زون بایستی یک سوراخ روی کلکتور رفت و یک انشعاب روی کلکتور برگشت وجود داشته باشد. با این حساب تعداد زون های گرمایش از کف با تعداد انشعابات کلکتور یکسان هستند. البته معمولا یک حوله خشک کن نیز برای نصب در حمام در نظر گرفته میشود. با این حساب تعداد انشعابات کلکتور بایستی به ازای هر حوله خشک نیز یک عدد اضافه شود.

لوله های گرمایش از کف از قسمت رفت شروع شده و به صورت یک لوپ از سمت بیرون به داخل چرخانده شده و با رسیدن به مرکز چرخه یا لوپ از میان لوله های رفت در مسیر برگشت قرار میگیرند.

فاصله بین لوله های گرمایش از کف

فاصله بین لوله ها بایستی متوازن و یکسان باشد. یعنی اگر فاصله بین لوله های رفت را 30 سانتیمتر در نظر میگیریم, بایستی تا انتها همین فاصله موازی را رعایت کنیم. در صورتیکه فاصله بین لوله های رفت 30 سانتیمتر باشد, بایستی لوله های برگشت در میانه این فاصله, یعنی حدود 15 سانتیمتر از لوله های رفت باشد.

فاصله استاندارد را بایستی در محدوده 10 تا 20 سانتیمتری در نظر گرفت. این تلورانس بستگی به نوع و ضخامت عایق بندی و همچنین منطقه جغرافیایی در نظر میگیرند. حتی کاربری ملک و تعداد طبقات نیز بر این محاسبه موثر است. معمولا در ویلاها تراکم لوله کشی نسبت به آپارتمانها بیشتر بوده و در مناطق سردسیر نسبت به مناطق معتدل نیز فواصل بین لوله های گرمایش از کف کمتر است. با این روش, متراژ لوله کشی نیز تا حدود 10 درصد افزایش پیدا میکند.

معمولا در زون های کوچکتر مانند اتاق خواب ها و راهروها فاصله لوله ها از یکدیگر بیشتر و فاصله در سالن پذیرایی و هال این فاصله بیشتر است, اما به طور میانگین 15 سانتیمتر مناسب است.

فاصله بین زونهای مختلف نیز نبایستی از یکدیگر زیاد باشد.

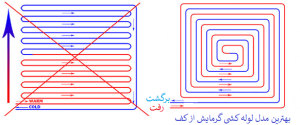

بهترین روش چرخاندن لوله ها نیز روش چرخاندن از بیرون مطابق شکل زیر بوده و از شیوه های لوله کشی زیگزاگ , مارپیچ یا  شیوه های مارپیچی بپرهیزید. اجرای لوله کشی گرمایش از کف مطابق شکل زیر, میزان گرمایش در همه نقاط را متوازن کرده و حرارت بین کلیه نقاط یکسان توزیع میشود.

محاسبه متراژ لوله گرمایش از کف

محاسبه متراژ لوله سیستم گرمایش از کف به زون بندی بستگی دارد. متراژ متوسط بین 80 تا 100 متر طول بوده و به شکل استاندارد 90 متر طور در نظر گرفته  میشود. این متراژ از کلکتور رفت شروع شده و تا کلکتور برگشت محاسبه میشود.

بنابراین معمولا نصب کلکتور در هال پذیرایی یا آشپزخانه در نظر گرفته میشود, چرا که وسعت سالن ها نسبت به اتاق خواب بیشتر بوده و مصرف 90 متر لوله در یک اتاق خواب بیش از حد گرمایش تولید میکند.

از این رو سعی میشود, مقداری از این متراژ لوله که برای گرمایش از کف اتاق خوابها مصرف میشود, صرف فاصله کلکتور تا اتاق ها در نظر گرفته شود. سالن های پذیرایی نیز بنا به وسعت شان به چند زون بسته به متراژشان تقسیم بندی میشوند.

حداکثر طول لوله گرمایش از کف

به شکل استاندارد هر زون گرمایش از کف بین 20 تا 25 متر در نظر گرفته میشود. به ازای هر متر مربع نیز 4 متر لوله بایستی کار گذاشت. اما از آنجایی که بایستی در برخی موارد کمی انعطاف به خرج داد, میتوان در برخی موارد به ازای هر متر مربع 3/5 تا 4/5 متر لوله نیز مصرف کرد. با این حساب شاید بتوان حداقل 80 و حداکثر 120 متر لوله نیز در یک زون استفاده کرد.

این محاسبه بستگی به محدودیتهای موجود و متراژ زون های دیگر نیز بستگی دارد.

مورد هم دیگر این است که در سیستم گرمایش از کف, سرویس بهداشتی, حمام و آشپزخانه معمولا از متراژ کل کسر شده و برای محاسبه متراژ و زون بندی اتاق خواب, سالن پذیرایی, هال و راهروها محاسبه میشوند.

عایق بندی گرمایش از کف

عایق بندی سیستم گرمایش از کف یکی از مباحث مهم این سامانه گرمایشی است. مساله نخست در اجرا نحوه عایق بندی گرمایش از کف است. چند نوع متریال و مدل اجرای عایق بندی وجود دارد.

• استفاده از مش و انواع عایق رولی
• استفاده از عایق رولی و بست خاردار
• استفاده از عایق رولی و بست ریلی
• نصب فوم شانه تخم مرغی گرمایش از کف
• نصب فوم عایق کناری

حدودا 20 سال پیش که گرمایش از کف در ایران رایج شده بود, عایق بندی با تعبیه مش در کف و نصب عایق های رولی روی آنها استفاده میشد. مش های فلزی که شبیه به فنس های فلزی بودند, در کف نصب میشود و فوم پلی اتیلن یا رولی فویل دار روی آنها نصب میشد.اما این روش هم گران قیمت بود و هم اینکه وزن سازه را بالا میبرد. البته این روش هنوز هم به ندرت استفاده میشود. اخیرا استفاده از مش های پلاستیکی که ارزان تر و سبک تر هستند, هم رایج شده است.

روش بعد این است که با استفاده از فوم های رولی اعم از فوم های پلی اتیلن ساده, فوم XPE, فوم الاستومری و فوم متالایز گرمایش از کف را ایزولاسیون کنند. برای تثبیت لوله ها نیز از بست خاردار یا بست ریلی میتوان استفاده کرد.

شیوه بعد که در حال حاضر رایج ترین نوع عایق کاری گرمایش از کف است, استفاده از یونولیت شانه تخم مرغی است. قیمت فوم شانه تخمه مرغی گرمایش از کف فرق چندانی با فوم های متالایز ندارد,اما نصب راحت و سریع از ویژگی های این فوم است. در ضمن توزیع حرارتی در این نوع فوم ها بسیار متعادل تر است. ارجحیت دیگری که این فوم ها دارند این است که برای جلوگیری از فشار حرارتی به بتون بهتر است که بین زون های مختلف یک فاصله حدودا 10 سانتیمتری برای دفع گرمای اضافی ایجاد شود. این فاصله گذاری با استفاده از این مدل فوم راحت تر انجام میشود.

هزینه گرمایش از کف

هزینه سیستم گرمایش از کف شامل مخارج خرید تجهیزات و دستمزد میشود. قیمت لوازم مورد نیاز گرمایش از کف که بستگی به شرایط بازار و نوسانات قیمت لوله اتصالات, فوم , کلکتور و دیگر تجهیزات دارد. اجرت نیز به چند روش محاسبه میشود.

1. قیمت هرمترمربع گرمایش از کف
2. قیمت طول لوله کشی گرمایش از کف
3. قیمت چکی و کلی اجرای گرمایش از کف

با این 3 روش میتوان یک قرارداد اجرای سیستم گرمایش از کف را منعقد کرد. بهترین روش این است که کلیه جزییات کار مکتوب شده و به صورت چکی یا کنترات یک عدد کلی در قرارداد ذکر شود.

اما برای قیمت دادن میتوان هزینه هر مترمربع را نیز یک گزینه در نظر گرفت. در حال حاضر یعنی زمستان سال 1403 قیمت اجرای هر متر مربع گرمایش از کف در بخش اجرت حدودا 200 هزار تومان و متر طول لوله تقریبا 50 هزار تومان است.

هزینه اجرای کار با متریال متوسط نیز تقریبا 600 تا 700 هزار تومان میشود. این ارقام بسته به نوع اجرا, حجم کار و تعداد واحدها تا 15 درصد نوسان دارند.

برای یک آپارتمان 120 متری با کسر آشپزخانه, سرویس بهداشتی و حمام تقریبا 100 متر مربع نیاز به گرمایش از کف دارد.

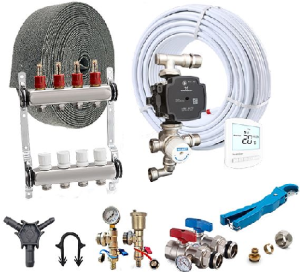

لیست قیمت لوازم گرمایش از کف

لوازم مورد نیاز گرمایش از کف به شرح زیر هستند:

• فوم گرمایش از کف
• بست گرمایش از کف
• لوله گرمایش از کف ( لوله PEX پنج لایه یا تک لایه)
• جعبه کلکتور ( پایه کلکتور, بست کلکتور)
• کلکتور ( درپوش کلکتور, شیر هواگیری, ایرونت)
• شیرهای کلکتور گرمایش کف

تجهیزات فوم لوازم اجباری هستند. اما یک سری لوازم در برخی موارد و یا به صورت اختیاری تهیه و نصب میشوند.

• پمپ گرمایش از کف
• ترموستات گرمایش از کف
• کلکتور ترموستاتیک
• شیر کلکتور ترموستاتیک
• شیر برقی
• مبدل حرارتی

به دلیل اینکه قیمتها متاثر از نوسانات قیمت ارز هستند, نمیتوان به صورت دقیق یک قیمت گذاری ثابت داشت. اما به صورت کلی به غیر از اجرت که حدودا 200 هزار تومان در هر متر مربع محاسبه میشود.

تقریبا به ازای هر مترمربع 150 هزار تومان هزینه لوازم مربوط به عایق بندی و بستها, 150 هزار تومان مربوط به خرید لوله و متری 150 هزار تومان مربوط به جعبه کلکتور, کلکتور و شیرآلات کلکتور میشود.

هزینه لوله کشی از پکیج یا موتورخانه تا جعبه کلکتور به صورت جداگانه محاسبه میشود.

حداکثر دمای گرمایش از کف

سیستم گرمایش از کف به دلیل اینکه پرت حرارتی بسیار کمی دارد, اگر درست اجرا شود, بسیار قوی تر از رادیاتور شوفاژ است. به همین منظور در ساختمان های دارای موتورخانه احتمالا نیاز به نصب یک مبدل حرارتی برای کاهش درجه حرارت آن وجود دارد.

درجه حرارت محیط معتدل برای انسان در حال معتدل حدودا 25 تا 27 درجه سانتیگراد است. اما گرمایش از کف این قابلیت را دارد که درجه حرارت را تا حدود 35 تا 40 درجه ایجاد کند. پس از لحاظ گرمای مورد نیاز در این سیستم خیالتان راحت باشد.

درجه حرارت تولیدی پکیج و موتورخانه در مدار گرمایش حدودا 60 درجه است. با این شرایط حتی پس از افت حرارتی, دمای آب داخل لوله ها به حدود 40 درجه رسیده و این دما اگر به صورت مداوم ثابت بماند, محیط را مانند یک سونای خشک میکند.

حسن سیستم گرمایش از کف این است که بر روی کلکتور شیرهای هر اتاق خواب و قسمت های مختلف پذیرایی مجزا بوده و به راحتی میتوانید با کم و زیاد کردن آنها, به دمای مطلوب خود برسید.

توصیه هایی برای اجرای بهتر سیستم گرمایش از کف

• استفاده از لوله PEX a
• اجرای مش حرارتی روی عایق
• عایق کاری جعبه کلکتور
• استفاده از فوم عایق کناری( در مناطق سردسیر)
• استفاده از روان کننده بتن
• استفاده از مجری با تجربه و ماهر
